在半導體、航天航空、汽車電子等高端領域，CMOS 器件常面臨 - 55℃~ 室溫的極端低溫工況。低溫環境下，器件的閾值電壓、漏電流、載流子遷移率等核心電學參數會發生顯著漂移，若測試不精準，可能導致終端產品可靠性隱患 —— 從芯片失效到航天設備故障，后果不堪設想。

而低溫電學測試的核心痛點，在于如何構建穩定、精準的低溫環境，同時保障測試過程中器件的電學連接可靠性。我們自主研發的冷熱臺，正是針對這一需求，為 CMOS 器件低溫測試提供了一體化解決方案。

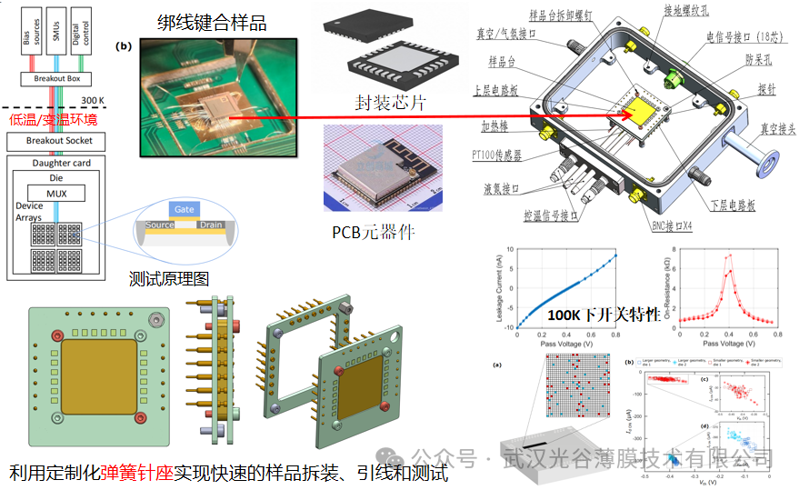

某大學所利用該方案測定不同溫度下芯片/器件的電學特性

冷熱臺在CMOS 低溫測試中的三大核心應用

1. 關鍵電學參數精準測試

測試指標：閾值電壓（Vth）、漏電流（Ioff）、跨導、載流子遷移率等；

核心價值：-196℃~600℃寬溫域（支持定制），控溫精度 ±0.1℃、均勻性≤±0.5℃，搭配高導熱低漏電樣品臺，確保測試重復性。

2. 低溫可靠性與老化測試

測試場景：低溫長時間老化、-55℃→室溫循環沖擊測試；

核心價值：0.1~10℃/min 可調升降溫速率，密封腔體隔絕環境干擾，滿足多行業可靠性標準。

3. 故障定位與失效分析

測試場景：低溫下器件異常發熱、功能失效排查；

核心價值：精準調節局部溫度梯度，兼容探針臺、參數分析儀等設備，實現“控溫 + 測量” 同步聯動。
